Jak wykonać drenaż oczyszczalni? Kompletny poradnik krok po kroku

Samodzielna budowa drenażu rozsączającego dla przydomowej oczyszczalni ścieków może wydawać się skomplikowana, ale jest to kluczowy element zapewniający prawidłowe działanie całego systemu. Ten kompleksowy przewodnik przeprowadzi Cię przez wszystkie niezbędne etapy, od formalności, przez dobór materiałów, aż po wykonanie prac, pomagając Ci uniknąć kosztownych błędów i zapewnić długotrwałą efektywność oczyszczania.

Drenaż rozsączający: Dlaczego to serce Twojej przydomowej oczyszczalni?

Drenaż stanowi ostatni etap oczyszczania ścieków. Po przejściu przez osadnik gnilny, gdzie zachodzi wstępne rozdzielenie zanieczyszczeń stałych od ciekłych, ścieki trafiają do systemu drenażowego. Tam, dzięki odpowiednio dobranej warstwie filtracyjnej (najczęściej płukanego żwiru) i samemu gruntowi, zachodzi proces biologicznego doczyszczania. W tym procesie kluczową rolę odgrywają mikroorganizmy tlenowe, które intensywnie rozkładają pozostałe w ściekach substancje organiczne, przekształcając je w związki nieszkodliwe dla środowiska. Dopiero tak doczyszczona woda może bezpiecznie wsiąknąć w grunt, nie zagrażając wodom gruntowym ani powierzchniowym.

Nieprawidłowo wykonany lub źle zaprojektowany system rozsączania może prowadzić do szeregu poważnych problemów. Najczęstszym jest szybkie zapchanie się systemu, zwane kolmatacją. Dzieje się tak, gdy do warstwy filtracyjnej i gruntu dostają się drobne cząstki stałe lub gdy grunt ma zbyt małą przepuszczalność. Skutkuje to cofaniem się ścieków, powstawaniem nieprzyjemnych zapachów, a w skrajnych przypadkach nawet wydostawaniem się nieoczyszczonych ścieków na powierzchnię terenu. Konsekwencją jest zanieczyszczenie gleby i wód gruntowych, a także konieczność przeprowadzenia kosztownej regeneracji lub całkowitej wymiany systemu rozsączającego, co generuje znaczne koszty i kłopotliwy remont.

Zgodnie z polskimi przepisami, budowa przydomowej oczyszczalni ścieków o przepustowości do 5 metrów sześciennych na dobę, do których zalicza się większość systemów dla domów jednorodzinnych, zazwyczaj wymaga jedynie zgłoszenia w odpowiednim urzędzie gminy lub starostwie powiatowym. Pozwolenie na budowę jest potrzebne w bardziej skomplikowanych przypadkach lub gdy inwestycja ma znaczący wpływ na środowisko. Samodzielne wykonanie drenażu rozsączającego jest możliwe dla osób posiadających odpowiednią wiedzę techniczną i świadomość obowiązujących norm. Kluczowe jest jednak, aby wszelkie prace były prowadzone zgodnie z przepisami prawa budowlanego oraz wytycznymi dotyczącymi ochrony środowiska, a także aby dopasować technologię do specyfiki działki i warunków gruntowych.

Planowanie to podstawa: Co musisz wiedzieć zanim chwycisz za łopatę?

Zanim przystąpisz do jakichkolwiek prac ziemnych, poświęć odpowiednio dużo czasu na dokładne zaplanowanie całego systemu drenażu rozsączającego. To właśnie etap planowania jest fundamentem sukcesu i pozwala uniknąć wielu problemów w przyszłości, gwarantując prawidłowe działanie oczyszczalni przez długie lata.

Formalności prawne: zgłoszenie budowy i wymagane odległości

Prawidłowe usytuowanie drenażu rozsączającego na działce jest kluczowe z punktu widzenia przepisów prawa i bezpieczeństwa sanitarnego. Zgodnie z obowiązującymi regulacjami w Polsce, należy bezwzględnie przestrzegać określonych odległości:

• 30 metrów od studni czerpalnej wody pitnej (dotyczy to również studni sąsiadów).
• 2 metry od granicy działki oraz od drogi.
• 5 metrów od budynku mieszkalnego.
• 3 metry od drzew i dużych krzewów, których system korzeniowy mógłby uszkodzić instalację.
• 1,5 metra od innych rurociągów (np. gazowych, wodociągowych) oraz kabli.
• 0,8 metra od kabli energetycznych.

Dodatkowo, niezwykle ważnym wymogiem jest zapewnienie odpowiedniego poziomu wód gruntowych. Rury drenażowe muszą znajdować się co najmniej 1,5 metra powyżej najwyższego poziomu wód gruntowych, aby zapewnić skuteczne odprowadzanie i oczyszczanie ścieków.

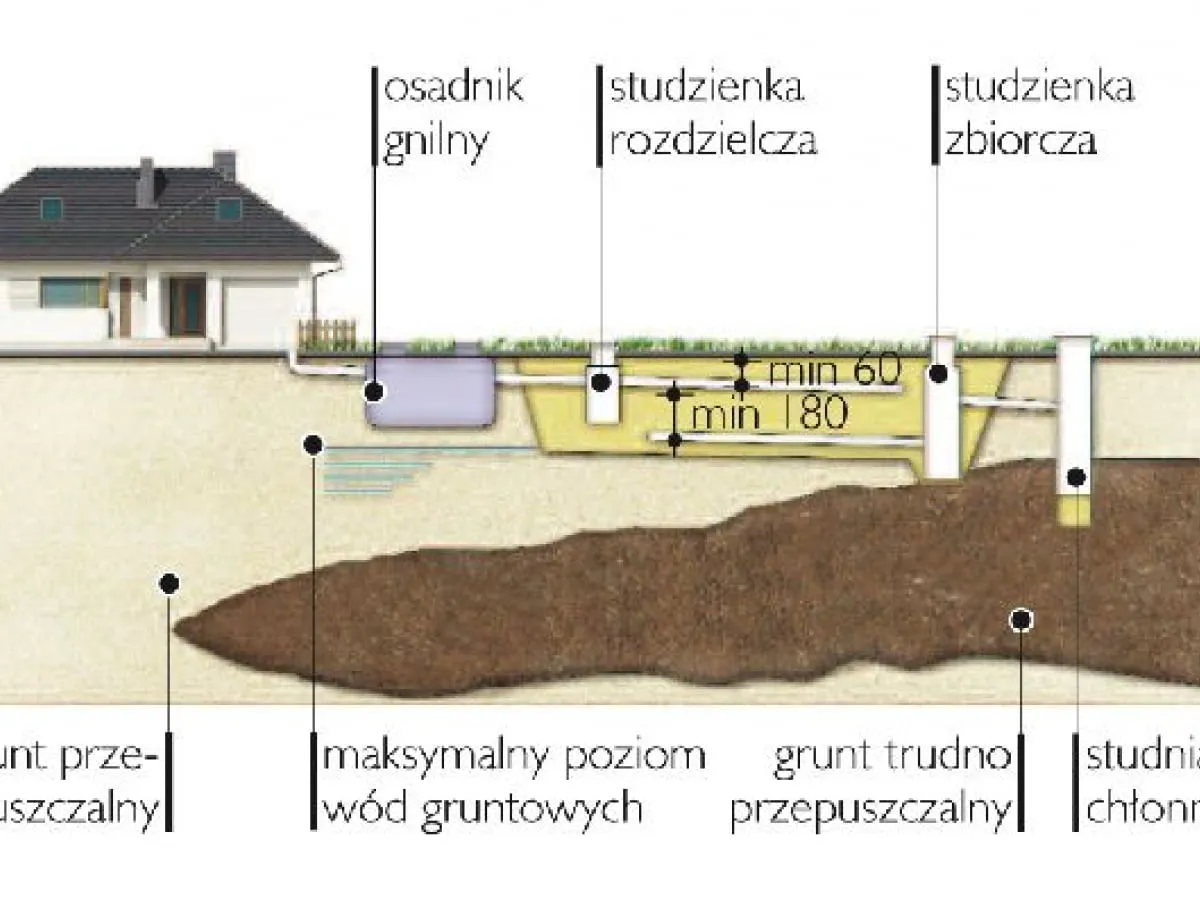

Kluczowy test: Jak samodzielnie sprawdzić przepuszczalność gruntu na działce?

Przepuszczalność gruntu, czyli jego zdolność do wchłaniania wody, jest jednym z najważniejszych czynników decydujących o wyborze systemu rozsączania i jego efektywności. Aby to sprawdzić, należy wykonać prosty test perkolacyjny. Polega on na wykopaniu dołu o wymiarach około 1x1 metr i głębokości około 1 metra, a następnie wypełnieniu go wodą. Po całkowitym wsiąknięciu pierwszej porcji wody, dołu nie należy od razu napełniać ponownie. Zamiast tego, należy obserwować, jak szybko wsiąka woda w gruncie. W tym celu, po ponownym napełnieniu dołu, mierzymy czas potrzebny do obniżenia się poziomu wody o określoną wysokość, np. 10 cm. Jeśli woda wsiąka w ciągu kilku minut, mamy do czynienia z gruntem piaszczystym, który jest idealny dla drenażu. Jeśli proces trwa kilkadziesiąt minut lub dłużej, może to oznaczać grunt gliniasty, który wymagać będzie zastosowania specjalnych rozwiązań, takich jak wymiana gruntu czy zastosowanie bardziej wydajnego systemu drenażowego.

Według danych Traidenis-Pol, prawidłowe wykonanie testu perkolacyjnego pozwala uniknąć problemów z nadmiernym nasyceniem gruntu i zapewnia optymalne warunki dla pracy drenażu.

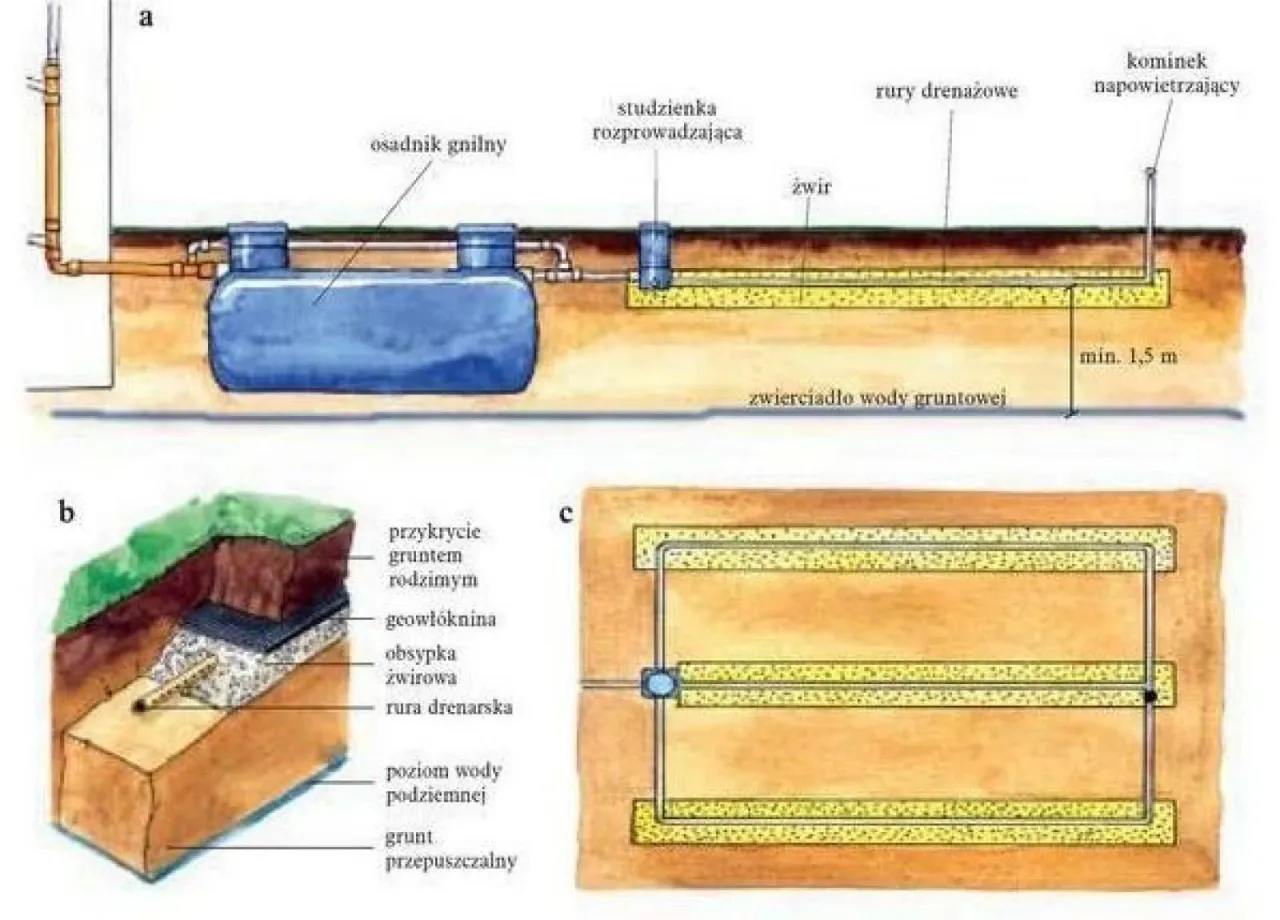

Drenaż tradycyjny, tunelowy czy pakiety? Dobierz rozwiązanie idealne do Twojej działki

Wybór odpowiedniego typu drenażu rozsączającego jest kluczowy i zależy od wielu czynników, takich jak wielkość działki, jej ukształtowanie, rodzaj gruntu oraz ilość produkowanych ścieków. Na rynku dostępne są trzy główne rozwiązania:

• Drenaż tradycyjny (żwirowy): Jest to najczęściej stosowane rozwiązanie, polegające na ułożeniu perforowanych rur drenażowych w wykopach wypełnionych płukanym żwirem o odpowiedniej frakcji (zazwyczaj 16-32 mm). Całość jest otulona geowłókniną, która zapobiega przedostawaniu się ziemi do warstwy filtracyjnej. Ten system jest stosunkowo tani w wykonaniu, ale wymaga większej powierzchni działki.
• Drenaż tunelowy: W tym systemie tradycyjne rury i żwir zastępowane są przez specjalne tunele wykonane z tworzywa sztucznego. Tunele te mają dużą pojemność i zapewniają wysoką wydajność rozsączania na mniejszej powierzchni. Jest to idealne rozwiązanie dla właścicieli mniejszych działek, gdzie przestrzeń jest ograniczona.
• Drenaż pakietowy (skrzynkowy): Jest to nowoczesne rozwiązanie, wykorzystujące modułowe pakiety lub skrzynki rozsączające. Podobnie jak w przypadku drenażu tunelowego, system ten pozwala na znaczną oszczędność miejsca i jest bardzo efektywny. Skrzynki są lekkie, łatwe w montażu i można je konfigurować w zależności od potrzeb.

Wybór konkretnego systemu powinien być poprzedzony analizą warunków panujących na działce oraz konsultacją z fachowcem, jeśli nie jesteś pewien, które rozwiązanie będzie najlepsze.

Przewodnik "krok po kroku": Jak prawidłowo zbudować tradycyjny drenaż żwirowy?

Tradycyjny drenaż żwirowy, ze względu na swoją popularność i stosunkowo prostą konstrukcję, jest często wybieranym rozwiązaniem przez osoby decydujące się na samodzielne wykonanie systemu rozsączającego. Poniżej przedstawiamy szczegółową instrukcję, która przeprowadzi Cię przez wszystkie etapy budowy.

Kompletna lista zakupów: Materiały i narzędzia niezbędne do pracy

Aby przystąpić do budowy tradycyjnego drenażu żwirowego, potrzebne będą następujące materiały i narzędzia:

• Rury drenażowe perforowane (o odpowiedniej średnicy, zazwyczaj 100-110 mm)
• Studzienka rozdzielcza (do dystrybucji ścieków do poszczególnych nitek drenażu)
• Geowłóknina (o odpowiedniej gramaturze, zapobiegająca zamulaniu)
• Płukany żwir (frakcja 16-32 mm, jako warstwa filtracyjna)
• Kominki wentylacyjne (do napowietrzania systemu)
• Rury PVC (do połączeń i wykonania studzienki rozdzielczej)
• Koparka (lub łopata, jeśli teren jest niewielki)
• Niwelator (do precyzyjnego ustalenia spadków)
• Poziomnica
• Miarka
• Łopata
• Taczka

Krok 1: Wytyczanie i przygotowanie wykopów: wymiary i głębokość

Pierwszym krokiem jest dokładne wytyczenie przebiegu poszczególnych nitek drenażu na działce. Długość drenażu oblicza się zazwyczaj przyjmując około 12-15 metrów bieżących rury na jednego mieszkańca, jednak ostateczna długość zależy od chłonności gruntu i wielkości oczyszczalni. Następnie należy wykonać wykopy o szerokości około 0,5 metra. Kluczowe jest zachowanie odpowiedniej głębokości, tak aby rury drenażowe znalazły się co najmniej 1,5 metra powyżej maksymalnego poziomu wód gruntowych. Należy również zadbać o odpowiedni spadek dna wykopu, który zapewni grawitacyjny przepływ ścieków.

Krok 2: Układanie geowłókniny i obsypki żwirowej: fundament Twojego drenażu

Po przygotowaniu wykopów, na ich dnie należy rozłożyć geowłókninę. Ważne jest, aby brzegi geowłókniny wystawały poza szerokość wykopu, tworząc rodzaj „kieszeni” dla warstwy żwiru. Następnie na geowłókninie formuje się warstwę płukanego żwiru o grubości około 25-50 cm. Ta warstwa stanowi podstawę dla rur drenażowych i pełni funkcję głównego elementu filtracyjnego.

Krok 3: Montaż rur drenażowych i studzienki rozdzielczej z zachowaniem spadków

W tym etapie montuje się studzienkę rozdzielczą, która jest punktem początkowym dla wszystkich nitek drenażu. Następnie na przygotowanej warstwie żwiru układa się rury drenażowe. Rury te muszą być perforowane, aby umożliwić infiltrację ścieków. Najważniejsze jest, aby zachować odpowiedni spadek rur zazwyczaj od 0,5% do 1,5% (czyli od 0,5 do 1,5 cm spadku na każdy metr długości rury). Spadek ten zapewnia swobodny przepływ ścieków od studzienki rozdzielczej do końca każdej nitki drenażu.

Krok 4: Instalacja kominków wentylacyjnych: dlaczego są absolutnie konieczne?

Każda nitka drenażu musi być zakończona kominkiem napowietrzającym, czyli pionową rurą wystającą ponad poziom gruntu. Kominki te są absolutnie niezbędne dla prawidłowego funkcjonowania systemu rozsączającego. Ich rolą jest zapewnienie dopływu tlenu do warstwy filtracyjnej i gruntu. Tlen jest niezbędny dla życia i rozwoju mikroorganizmów tlenowych, które odpowiadają za biologiczne rozkładanie zanieczyszczeń w ściekach. Bez odpowiedniego napowietrzenia procesy tlenowego oczyszczania nie mogłyby zachodzić, a drenaż szybko stałby się nieskuteczny.

Przeczytaj również: Kto budował oczyszczalnie ścieków w Warszawie? Poznaj fakty

Krok 5: Finalne zabezpieczenie i zasypanie drenażu

Po ułożeniu rur drenażowych i zamontowaniu kominków wentylacyjnych, następuje etap finalnego zabezpieczenia konstrukcji. Rury przysypuje się kolejną warstwą płukanego żwiru, tak aby całkowicie je pokryć. Następnie całość konstrukcji warstwę żwiru i rury dokładnie okrywa się wystającymi brzegami geowłókniny. Ma to na celu zapobieżenie przedostawaniu się ziemi do warstwy żwirowej, co mogłoby doprowadzić do jej zamulenia. Na koniec, wykop zasypuje się ziemią, pamiętając o lekkim nadsypaniu terenu, ponieważ ziemia z czasem osiądzie.

Najczęstsze błędy wykonawcze: Tego unikaj, by drenaż służył przez dekady!

Nawet najlepiej zaplanowany system może zawieść, jeśli podczas jego wykonania popełnione zostaną typowe błędy. Znajomość tych pułapek i świadome ich unikanie to klucz do zapewnienia długowieczności i niezawodności drenażu rozsączającego.

Jednym z najpoważniejszych błędów jest użycie niewłaściwego kruszywa. Zamiast płukanego żwiru o odpowiedniej frakcji (16-32 mm), stosuje się kruszywo brudne, zawierające drobne frakcje ziemi lub kamieni o nieregularnych kształtach. Prowadzi to do szybkiego zamulenia (kolmatacji) warstwy filtracyjnej i gruntu. Równie szkodliwy jest całkowity brak geowłókniny. Bez niej drobne cząstki ziemi przedostają się do żwiru, skutecznie blokując przepływ wody i powietrza. Oba te błędy to prosta droga do zapchania systemu i utraty jego funkcjonalności w krótkim czasie.

Kolmatacja, czyli zapchanie porów gruntu i warstwy filtracyjnej osadami, jest głównym wrogiem drenażu rozsączającego. Poza wspomnianym już użyciem niewłaściwego kruszywa i brakiem geowłókniny, przyczynami kolmatacji mogą być: zbyt krótki drenaż, który nie jest w stanie rozproszyć wszystkich ścieków, przeciążenie systemu (np. przez zbyt dużą liczbę mieszkańców w stosunku do projektowanej przepustowości) lub nieprawidłowa praca osadnika gnilnego. Zapobieganie kolmatacji polega na prawidłowym wykonaniu systemu zgodnie ze sztuką budowlaną i normami, a także na regularnej konserwacji osadnika. Gdy kolmatacja już wystąpi, możliwe są metody regeneracji, takie jak płukanie czy napowietrzanie, jednak w skrajnych przypadkach konieczna może być wymiana całego systemu rozsączającego.

W polskim klimacie, gdzie występują okresy mrozów, istnieje ryzyko przemarzania drenażu. Aby temu zapobiec, należy zadbać o odpowiednie zagłębienie rur drenażowych poniżej strefy przemarzania gruntu, która w zależności od regionu Polski może wynosić od 80 cm do nawet 140 cm. W miejscach szczególnie narażonych, na przykład przy studzience rozdzielczej, można rozważyć zastosowanie dodatkowej izolacji termicznej, na przykład poprzez zastosowanie grubszego otulenia z materiału izolacyjnego. Prawidłowe zaprojektowanie głębokości posadowienia rur jest kluczowe dla ochrony systemu przed uszkodzeniami spowodowanymi przez mróz.

Drenaż w praktyce: Eksploatacja i konserwacja

Budowa drenażu to dopiero początek. Aby system działał bezawaryjnie przez wiele lat, równie ważne jest jego prawidłowe użytkowanie i regularna konserwacja. Zaniedbanie tych aspektów może doprowadzić do przedwczesnego zużycia i kosztownych napraw.

Aby drenaż działał bezproblemowo, należy pamiętać o kilku kluczowych zasadach:

• Regularne opróżnianie osadnika gnilnego: Jest to podstawowa czynność konserwacyjna. Częstotliwość opróżniania zależy od wielkości osadnika i ilości produkowanych ścieków, ale zazwyczaj powinno się to odbywać co najmniej raz na 6-12 miesięcy.
• Unikanie wlewania substancji chemicznych: Silne detergenty, rozpuszczalniki, farby, chemikalia budowlane czy leki mogą zaburzyć procesy biologiczne zachodzące w oczyszczalni i drenażu, a także uszkodzić mikroorganizmy.
• Kontrola drożności kominków wentylacyjnych: Należy upewnić się, że kominki są drożne i nic nie blokuje dopływu powietrza do systemu.

Istnieje kilka sygnałów, które mogą świadczyć o problemach z drenażem:

• Nieprzyjemny zapach: Intensywny, zgniły zapach w okolicy drenażu lub oczyszczalni jest często pierwszym sygnałem problemów z procesem oczyszczania lub brakiem wentylacji.
• Stojąca woda lub nadmierna wilgoć: Pojawienie się kałuż, błota lub stale wilgotnego gruntu na powierzchni terenu nad drenażem świadczy o tym, że ścieki nie wsiąkają prawidłowo.
• Spowolnione odprowadzanie ścieków: Dłuższe zaleganie wody w odpływach w domu może oznaczać, że drenaż nie nadąża z odprowadzaniem ścieków.
• Cofanie się ścieków: W skrajnych przypadkach problem może objawiać się cofaniem się ścieków z toalety lub odpływów w domu.

W przypadku wystąpienia mniejszych problemów z kolmatacją, możliwe jest przeprowadzenie regeneracji systemu, która może obejmować na przykład mechaniczne płukanie rur lub napowietrzanie warstwy filtracyjnej. Jednakże, jeśli drenaż jest trwale zapchany, uległ uszkodzeniu mechanicznemu lub został wykonany z fundamentalnymi błędami konstrukcyjnymi, które uniemożliwiają jego prawidłowe działanie, jedynym rozwiązaniem staje się całkowita wymiana systemu rozsączającego. Jest to zazwyczaj kosztowna operacja, dlatego tak ważne jest, aby od początku zadbać o prawidłowe wykonanie i konserwację.
